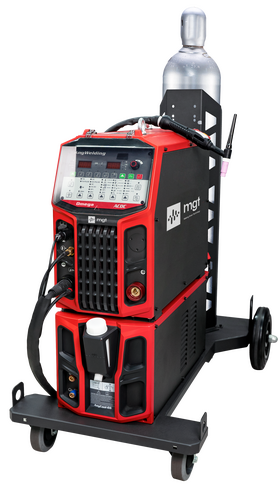

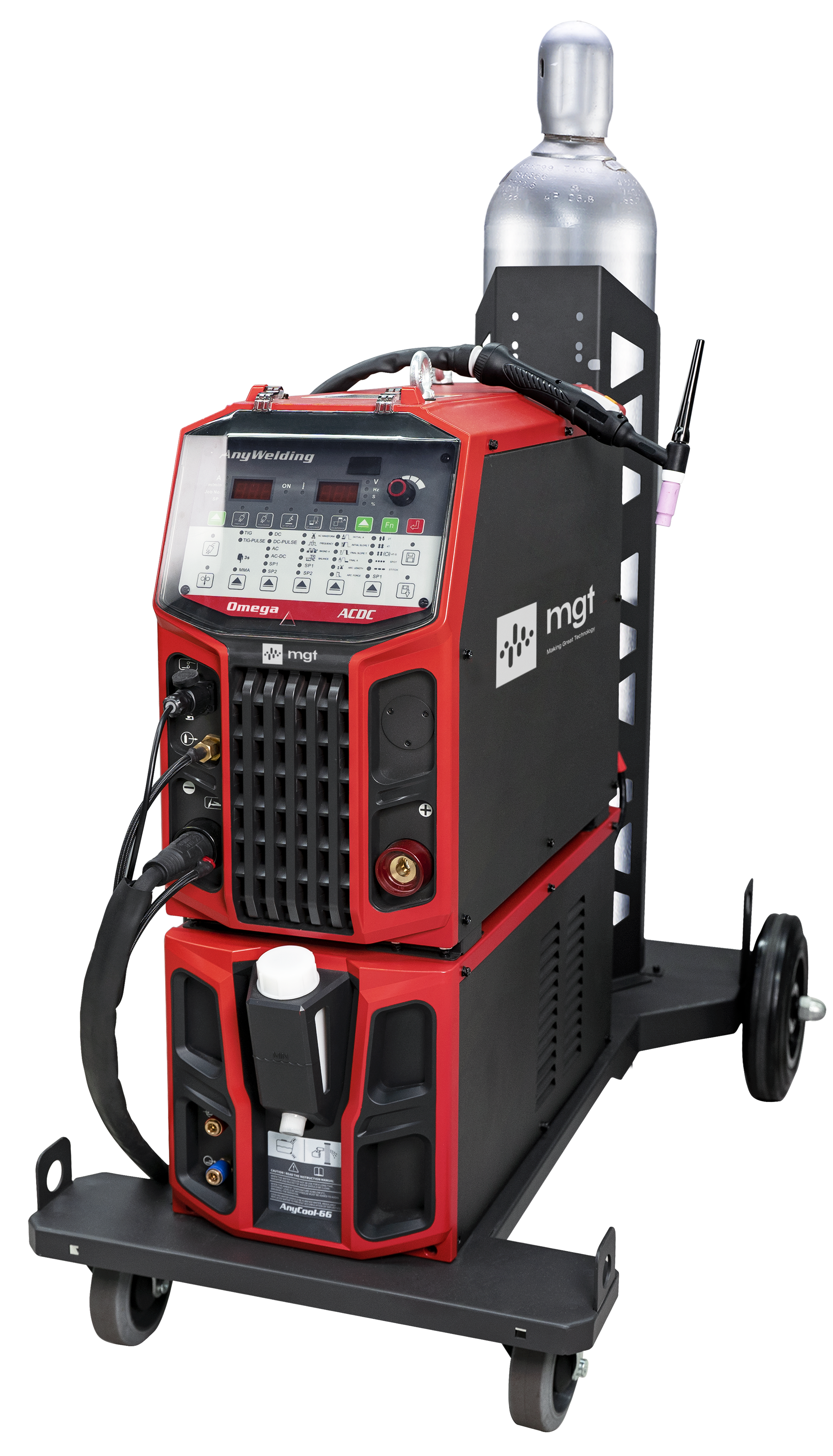

Цифровой сварочной аппарат OMEGA 315/400/S00 AC/DC
OMEGA 315/400/S00 AC/DC
Цифровой сварочной аппарат с силовой частью на биполярных транзисторах с изолированным затвором
Описание функций оборудования
- Применение: углеродистая сталь, среднелегированная сталь (9Ni), нержавеющая сталь, легированная сталь, медь, магниевые сплавы, алюминий, алюминиевые сплавы и другие, адаптировано для сварки разнородных металлов;
- Расширенные функции сварки ТIG переменным и постоянным током, импульсной сварки ТIG переменным и постоянным током, высокоскоростной точечной сварки TIG и сварки покрытым электродом ММА.;
- Используется полностью цифровое интеллектуальное управление. Внутреннее фоновое меню открыто и настраивается для лучшего удовлетворения технологических требований различных условий работы.;
- Функция антишока VRD с регулируемой силой дуги в режиме ММА и повышенной жесткостью дуги;
- Интерфейс ЮТ предусмотрен для быстрого доступа к платформе управления MGT SMARC или сторонней системе управления сварочными данными для реализации эффективного сварного соединения;
- Коммуникационный интерфейс предусмотрен и поддерживает несколько типов протоколов связи для подключения к различным маркам роботов и устройствам автоматизации;
- Программное обеспечение можно обновлять через интерфейс U-disk, чтобы помочь клиентам легко получить передовой сварочный процесс MGT или настраиваемые функции.;
- Дополнительная педаль, блок охлаждения воды, горелка с водяным охлаждением, тележка и т. д.;
Сварочные режимы
|
Тип сварочного процесса |
Название сварочного процесса |
Отличительные особенности |
Металл |
Область применения |
|
DC TIG (Аргонодуговая сварка на постоянном токе) |
DC TIG (Аргонодуговая сварка на постоянном токе) |
Стабильная дуга, высокая адаптивность под зазор, простота использования для одностороннего и двухстороннего формирования шва |
Углеродистая сталь, нержавеющая сталь, сталь, титановые и другие сплавы |
Нефтехимическая, нефтегазовая, подварочные швы и др. |
|
DC Pulse TIG |
DC Pulse TIG |
Низкое тепловложение, превосходная чешуйчатость лицевых швов |
Углеродистая сталь, титановые сплавы, нержавеющая сталь |
Листовой металл и сварка изделий, где требуется низкое тепловложение и хорошее формирование шва |
|
AC TIG |
AC TIG |
Стабильная дуга, частота переменного тока до 300 Гц |
Алюминий, алюминиевые сплавы, магниевые сплавы |
Сварка труб из алюминиевых сплавов, сварка алюминиевых рам велосипедов с высокими требованиями к внешнему виду сварных швов и т.д. |
|
AC TIG Pulse |
Double Pulse AC TIG |
Низкое тепловложение, превосходная чешуйчатость лицевых швов |
Алюминий, алюминиевые сплавы, магниевые сплавы и др. |
Сварка тонкостенных конструкций из алюминиевых сплавов и сварка изделий, где требуется низкое тепловложение и хорошее формирование шва |
|
AC-DC TIG Pulse |
Double Plus AC-DC TIG |
Глубже проплавление и меньше расход вольфрама |
Алюминий, алюминиевые сплавы |
Изделия из алюминиевых сплавов средней толщины, магниевые сплавы и заготовки, где требуется глубокое проплавление |
|
MMA |
MMA |
Лёгкий поджиг электрода, низкая вероятность прилипания электрода, мягкая дуга с низким разбрызгиванием и технологичный вид шва |
Углеродистая сталь, легированная сталь, нержавеющая сталь |
Котлы, сосуды под давлением, нефтехимия, нефтегазовые трубопроводы, монтаж стальных конструкций |
Несколько видов управления формой волны колебания переменного тока обеспечивают оптимальное сочетание в соответствии с потребностями сварки.
- Несколько видов волн на выбор: Треугольная, прямоугольная, синусоидальная, трапециевидная и другие.
- Оптимальная настройка формы волны на разных этапах сварки.
- Соотношение диапазонов EN/EP можно регулировать для эффективной очистки оксидной пленки на поверхности, обеспечивая при этом глубину проплавления.
Дуга может запускаться и стабилизироваться при ЗА при сварке постоянным током
Уникальная конструкция схемы поддерживает запуск дуги при 3А и стабилизацию при 3А при сварке постоянным током, обеспечивая непрерывную дугу при очень малом токе.
АС-DС Pulse
- DС (Постоянный ток) ток смешивается с переменным для дальнейшего увеличения теплоотдачи основного металла и увеличения глубины проплавления
- В импульсе переменного-постоянного тока потери вольфрамового стержня могут быть уменьшены в режиме постоянного тока DCEN (Прямая полярность)
- При использовании импульсов переменного и постоянного тока соотношение ЕР регулируется в секции переменного тока для улучшения эффекта очистки;
- Жесткость и концентрация дуги хорошие, а тепловыделение высокое для дальнейшего повышения эффективности сварки.
Для EN (прямая полярность) и ЕР (обратная полярность) предусмотрены отдельные шкалы регулировки
Соотношение диапазонов EN и ЕР можно независимо регулировать для дальнейшего изменения степени очистки оксидной пленки, а также глубины и ширины проплавления при сварке, что облегчает выполнение сварочных работ.
Функция TIG сварки точками со стабильными параметрами
- Точное регулирование подходит для высококачественной сварки ультратонких пластин;
- Диапазон настройки времени точечной сварки составляет О, 1-30 секунд (единица регулировки составляет 0,1 секунды) при стабильной дуге и однородных паяных соединениях.
U-Disk интерфейс
- Обеспечивает клиентам быстрое получение передового сварочного программного обеспечения MGT и настраиваемых функций;
- Процесс сварки и программное обеспечение могут быть отправлены пользователю по электронной почте и установлены на аппараты через интерфейс U-диска.
Педаль
- Простая работа по регулировке тока;
- Ток может быть установлен в максимальном диапазоне 5-500A;
- 5-контактный кабель управления длиной 2 метра (может быть увеличен по мере необходимости) для сварки на больших расстояниях;
- Режимы управления не являются обязательными. Ток можно отрегулировать ножным переключателем или на сварочном аппарате по мере необходимости.
Блок Охлаждения (опция)
|
Блок охлаждения AnyCool-66 |
|
|
Электропитание |
От сварочный аппарата |
|
Номинальная мощность |
370 Вт |
|
Номинальное напряжение |
380В АС |
|
Объём бака |
6.8 л |
|
Скорость потока охлаждающей жидкости |
3.5 л/мин |
|
Максимальный подъём охлаждающей жидкости |
20 м |
|
Датчик потока жидкости |
√ |
Спецификация
Модель | OMEGA 500 AC/DC | OMEGA 400 AC/DC | OMEGA 315 AC/DC |
Метод Управления | Цифровой сварочной аппарат с силовой частью на биполярных транзисторах с изолированным затвором | Цифровой сварочной аппарат с силовой частью на биполярных транзисторах с изолированным затвором | Цифровой сварочной аппарат с силовой частью на биполярных транзисторах с изолированным затвором |
Входное напряжение | 3 фазы AC 380 B (+-25%) | 3 фазы AC 380 B (+-25%) | 3 фазы AC 380 B (+-25%) |
Ток (А) - Входная частота | 40 ~ 70 Гц | 40 ~ 70 Гц | 40 ~ 70 Гц |
Частота переключения инвертора | 110 кГц | 110 кГц | 110 кГц |
Номинальная входная | 25.2 кВА/21.9 к | 15 кВА/13.5 кВт | 12.9 кВА/11.4 кВт |
Номинальное выходное напряжение холостого хода | 68 В | 68 В | 68 В |
Номинальный выходной ток | 500 А | 400 А | 315 А |
Номинальное выходное напряжение | 30 В | 26 В | 22.6 В |
Рабочий цикл | 20%@500 A 100%@315 A | 60%@350 A 100%@315 A | 100%@315 A |
| Диапазон тока | DC TIG 3-500 A | DC 30400A | DC TIG 3-315A |
AC TIG 3-500A | AC TIG 4-400A | AC TIG 4-315A | |
MMA 30-500A | MMA 30-400A | MMA 30-315A | |
Фактор мощности | 0.94 | 0.94 | 0.94 |
ПД | 87%@500 А | 88%@400 A | 88%@315 A |
DC частота импульса | 0.1-3000 Гц | 0.1-3000 Гц | 0.1-3000 Гц |
AC частота импульса | 20-300 Гц | 20-300 Гц | 20-300 Гц |
Ширина импульса | 1-99% | 1-99% | 1-99% |
Метод поджига дуги | Высокочастотный/Поднятием | ||
Группы параметров | 50 групп | 50 групп | 50 групп |
Время поджига | 0-20 секунд, постоянная регулировка (шаг 0.1 сек) | ||
Время гашения | 0-20 секунд, постоянная регулировка (шаг 0.1 сек) | ||
Пред. продувка | 0-25 секунд, постоянная регулировка (шаг 0.1 сек) | ||
Постпродувка газом | 0-25 секунд, постоянная регулировка (шаг 0.1 сек) | ||
Питание от сети | Розетка | Розетка | Розетка |
Педаль (опция) | |||
Класс защиты | IP23 S | IP23 S | IP23 S |
Класс изоляции | Н | Н | Н |
Охлаждение | Воздушное | Воздушное | Воздушное |
Размеры | 647 х 291 х 572 мм | 647 х 291 х 572 мм | 647 х 291 х 572 мм |
Дополнительные функции | |||
IOT SMARC Система (опция) | √ | √ | √ |
USB Обновление | √ | √ | √ |
Робот (опция) | √ | √ | √ |
LCD передняя панель (опция) | √ | √ | √ |
