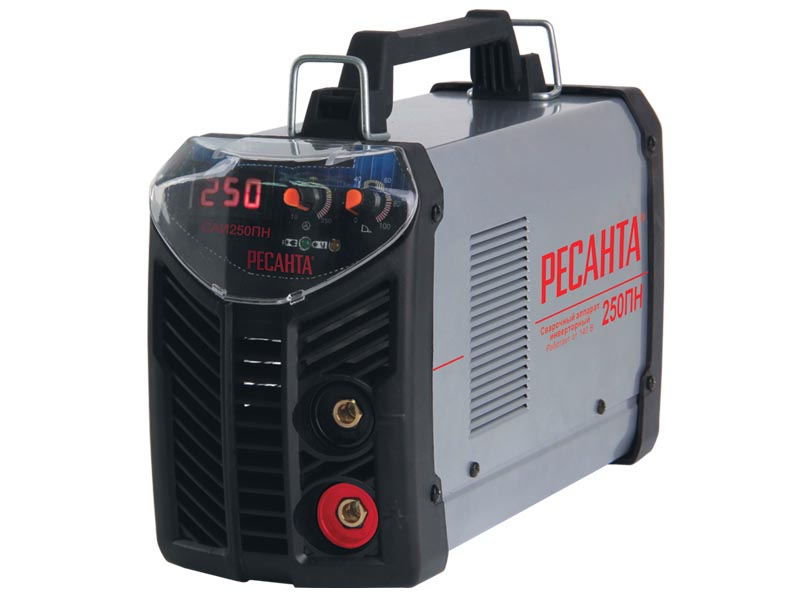

Сварочный аппарат инверторный Ресанта САИ 250ПН

Сварочные аппараты серии ПН, разработаны специально для работы от сетей с пониженным напряжением. Диапазон допустимого напряжения от 140 до 240 Вольт.

Сварочный аппарат инверторный (САИ) "Ресанта" предназначен для ручной электродуговой сварки постоянным током покрытым электродом.
Компактность конструкции, а также небольшой вес аппарата позволяют сварщику перемещаться по всей площади производимых работ.

• Сварочный инвертор Ресанта САИ-250ПН предназначен для ручной электродуговой сварки постоянным током, покрытым электродом.
• Сварочные аппараты Ресанта САИ-250ПН работают при пониженном напряжении
• Ресанта САИ-250ПН обеспечивает точную установку и высокую стабильность установленных параметров процесса сварки при колебаниях сети.
• Обеспечивает экономию электроэнергии за счет высокого КПД преобразования.
• Можно выделить простоту настройки и легкость выполнения сварки, относительно традиционных источников трансформаторного типа.
• Компактность конструкции, а также небольшой вес аппарата позволяют перемещаться по всей площади производимых работ.

Изделие выполнено в металлическом корпусе. На передней панели имеются:
• регулятор величины сварочного тока,
• индикатор "сеть",
• индикатор "перегрев",
• силовые разъемы подключения сварочных кабелей.

Аппарат оснащен принудительной системой вентиляции, ввиду этого, категорически запрещается закрывать чем-либо вентиляционные отверстия в корпусе.

По сравнению со сварочными трансформаторами, сварочный инвертор Ресанта САИ-250ПН намного проще в настройке и в эксплуатации. У этого аппарата есть такие отличные функции, как легкий поджиг дуги, антизалипание электрода, высокое значение ВА, что облегчает процесс сварки и снижает требования к квалификации сварщика. Сварочный инвертор САИ-250ПН легок и компактен, и имеет ручку для переноски - это позволяет сварщику легко перемещаться по всей площади сварочных работ и быть мобильным.

Внимание! При понижении входного напряжения снижается сварочный ток, это необходимо учитывать при выборе электрода.

Принцип работы сварочного аппарата заключается в преобразовании переменного напряжения сети частотой 50Гц в постоянное напряжение величиной в 400В, которое преобразуется в высокочастотное модулированное напряжение и выпрямляется. Для регулирования сварочного тока используется широтно-импульсная модуляция высокочастотного напряжения.

Аппарат имеет защиту от перегрева - в случае срабатывания защиты (загорится лампочка на передней панели) следует убедиться в отсутствии замыкания рабочих кабелей и остановить работу, не отключая аппарат, не менее, чем на 5 минут.

Аппарат оснащен функциями «ANTI STICK» (антизалипание) и «HOT START» (горячий старт).

При начале сварки требуется произвести поджег дуги. Нередко это приводит к залипанию электрода на изделии. Инвертор, оснащенный функцией "ANTI STICK", производит автоматическое снижение сварочного тока при "залипании" электрода. В дальнейшем, после отрыва залипшего электрода, инвертор возобновляет установленные параметры сварки.

Для обеспечения лучшего поджига дуги в начале сварки, инвертор, оснащенный функцией «HOT START», производит автоматическое повышение сварочного тока. Это позволит значительно облегчить начало сварочного процесса.

Подготовка и порядок работы

1. Присоединить к силовым клеммам аппарата кабель с электрододержателем и кабель заземления, в зависимости от требуемой для данной марки электрода полярности.
2. Убедиться в том, что выключатель "Сеть" находится в положении "ВЫКЛ".
3. Подключить аппарат к сети.
4. Убедиться в том, что регулятор находится в положении минимального сварочного тока.
5. Включить аппарат выключателем "Сеть".
6. Поворотом регулятора величины сварочного тока установить требуемое значение, согласно ниже приведенной таблице.

Диаметр электродов Ток
(мм) (А)

1,6 25-50
2 50-70
2,5 60-90
3,2 90-140
4 130-190
5 160-220
6 200-300

7. После окончания производства сварочных работ установить регулятор в положение минимального сварочного тока.
8. Выключить аппарат выключателем "Сеть".
9. Отключить аппарат от сети.
10. Отсоединить от аппарата кабель с электрододержателем и кабель заземления.

Меры безопасности

• При работе с аппаратом необходимо соблюдать "Правила технической эксплуатации электроустановок потребителей" и "Правила техники безопасности при эксплуатации электроустановок потребителей".
• По способу защиты от поражения электрическим током аппарат относится к классу 1 по ГОСТ 12.2.007.0 (с заземлением через шнур питания). Для исключения возможности поражения человека электрическим током необходимо строго обеспечить правильность подключения защитного заземления к розетке.
• Место проведения сварочных работ должно быть хорошо проветриваемым.
• Для предотвращения получения термических ожогов, сварочные работы необходимо проводить в защитных перчатках, головном уборе и специальной одежде.
• При проведении сварочных работ для защиты лица и глаз необходимо использовать защитную маску сварщика.
• Соблюдать меры пожарной безопасности.

Запрещается:

• использовать аппарат во время дождя или во влажном помещении;
• использовать режущие инструменты (дрели, "болгарки", электропилыит.п.) рядом с включенным аппаратом, это может привести к попаданию металлической пыли внутрь и выходу его из строя;
• производить сварочные работы при наличии повреждения изоляции сетевого провода или сварочных кабелей;
• перед включением необходимо выдержать аппарат не мене двух часов при положительной температуре окружающей среды для предотвращения появления конденсата.
